一
背散射電子衍射分析法(Electron Back Scattering Diffraction Pattern)是可以測定結晶性材料(金屬和陶瓷等)的結晶方位(結晶的方向)的裝置。
木材的纖維方向(木紋)不同則強度不同,結晶材料與此類似,結晶材料的組織構造具有方向,根據方向不同性質也不同。
背散射電子衍射法是(以下稱EBSD)為了獲取結晶性材料的結晶方位信息(針對結晶的信息)的便利的手法。
如果使用EBSD的話,可以知道僅靠光學顯微鏡和SEM觀察無法得到材料的結晶方位信息。
雖然組織解析的裝置有好幾種,但是EBSD與其他裝置相比,可以在短時間內進行廣范圍的高解像度測定。
三

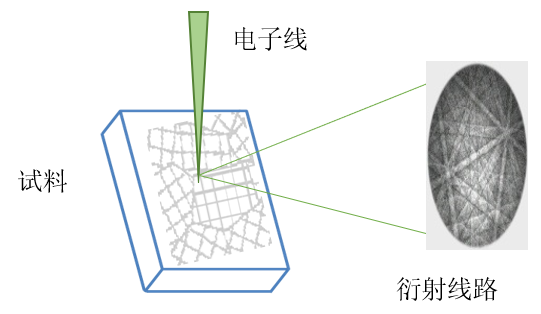

在SEM中,用電子線照射70°傾斜的樣品,通過電子的背散射(反射電子),可以得到衍射線路。
此線路是電子線照射點,即結晶實格子直接投影得到的物體,將線路篩選并通過放映軟件進行分析,可以得到那個地方的結晶方位信息。

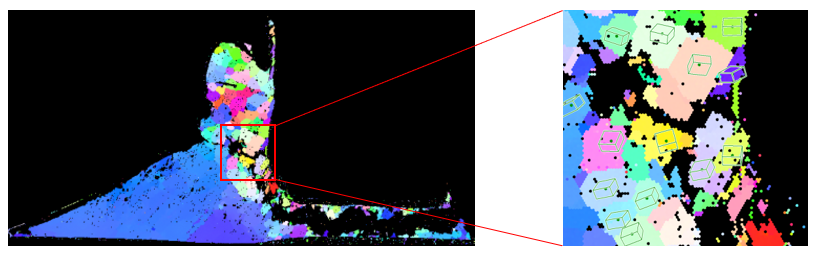

接下來通過掃描測定點評價全測定范圍線路,由此得來的方位信息用圖像顯示,可以視覺確認結晶方位信息。
四
?使用軟件:TSL OIM Data Collection6 / TSL OIM Analysis 6
?制造商:株式會社TSL solutions
?可測定樣品尺寸:最大32mmΦ
?樣品表面狀態:除去表面異質層,如果表面不平滑無法進行測定。
?可測定結晶尺寸:50nm以上
?方位差精度:0.5°
五
EBSD可以測定帶有結晶構造的材料。但是,因為向SEM裝置的真空槽導入和電子束照射有影響,也存在測定困難的情況。
