一
用紅外光(IR)照射物質時,通過物質固有官能基的分子振動,紅外光會在特定的波數領域內被吸收。通過用廣帶域的IR光連續照射試料得到光譜從而可以特定物質材料。測量對象物質是主要能吸收紅外光的有機物質和部分無機物質。
1.試料尺寸從數十μm開始可以進行測定。厚度從亞微米到10μm程度都可作為測定對象??梢赃M(jìn)行透過測定和反射測定。反射測定時對象物質下部必須為金屬。對象物質存在于樹脂上的時候,可以在金屬板上取樣進行測定。50μm大小的程度樣品(肉眼可確認)的話,大致可以進行取樣。
2.通過所得光譜和數據庫內的數據進行比較,可以特定有機物。因?yàn)閿?shù)據庫的數據是特定種類的,故,有必要時需進行比較物分析。
3.具備mapping(映射)功能,針對任意波長,可取得相應光譜強度的彩色映像(colour mapping),形成成分分布圖。
4.通過合理的調整試料的厚度和試驗量等條件,實施比較測量,可以驗證樹脂的硬化進度、成分的配合比率的差異等信息。
5.通過ATR(全反射法)可以對樹脂的最表層進行分析。但是,要求樣品表里兩面必須是平滑的。
三

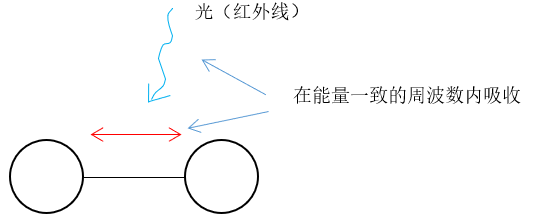

分子被紅外線照射的時候,各個分子內結合時震動、旋轉所產生的能量會被與其相應波長的光所吸收。各個波長的光吸收?qǐng)D形化出來就是光譜圖,從而可以特定所測物質,或官能基的特定。
紅外光分析的主要是被稱為指紋領域1300cm-1~650cm-1內,檢出與各官能基對應的peak峰值。
即使是同一分子,根據溫度和吸著狀態不同峰值位置和強度會產生微妙變化。
四
?FT-IR 日本分光制 FT-IR/6100
?顯微IR 日本分光制 IRT5000
?分解能:0.5cm-1
?試料:高度達到2cm程度可直接設置裝置
?S/N比:42,000:1
?可測定領域:7800cm-1~350cm-1
五
?異物分析
?樹脂和涂層成分等的分析和比較
?Mapping(映射)分析(有機膜的有無狀況和厚度變化)
?異物分析:
因?yàn)閺耐粯?gòu)造的物質會得到相同的光譜,故通過與數據庫內的數據進行比較,可以判斷特定物質。金屬等無機成分無法進行比較,需要使用其他方法進行分析。
樣品(包裝用緩沖材) 數據庫內數據(聚乙烯)
?樹脂成分和涂層成分的比較
對多個樣品進行測定,通過比較其光譜,可以判是否屬于同一物質。
可以確認樣品的時期和使用位置等的變更情況,解析光澤異常等現象。

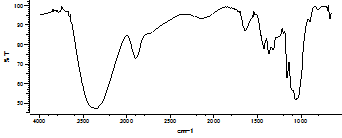

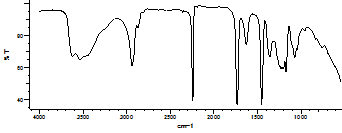

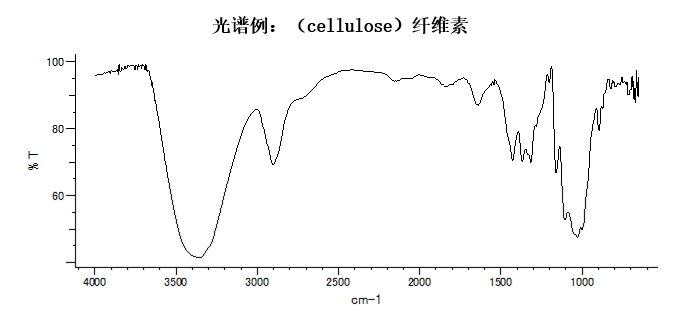

纖維A(纖維素cellulose) 纖維B(聚丙烯腈)
通過對衣服的纖維的測定,確認有不同的地方
